Halo para jagoan fisika! Kita sudah tahu kan kalau arus listrik itu seperti aliran air di dalam kabel. Tapi, pernah kepikiran nggak, apa yang terjadi kalau kabelnya punya percabangan? Mirip seperti jalan raya yang punya persimpangan atau sungai yang punya cabang.
Apakah arusnya bakal “tumpah” atau hilang? Tentu tidak! Arus listrik itu sangat tertib, lho. Dia punya aturan lalu lintasnya sendiri yang ditemukan oleh seorang ilmuwan hebat bernama Gustav Kirchhoff.
Yuk, kita pelajari aturan super penting tapi gampang ini!
## Analogi Simpang Jalan Raya
Bayangkan sebuah persimpangan jalan yang ramai. Jumlah mobil yang masuk ke persimpangan itu dari berbagai arah, pastinya akan sama dengan jumlah mobil yang keluar dari persimpangan itu ke tujuannya masing-masing. Nggak mungkin kan ada mobil yang tiba-tiba hilang di tengah persimpangan?
Prinsip “jumlah yang masuk sama dengan jumlah yang keluar” ini adalah inti dari Hukum I Kirchhoff.
Hukum I Kirchhoff menyatakan bahwa: Jumlah kuat arus listrik yang masuk ke suatu titik percabangan sama dengan jumlah kuat arus listrik yang keluar dari titik percabangan tersebut.
Hukum ini didasarkan pada Hukum Kekekalan Muatan, yang artinya muatan listrik tidak bisa diciptakan atau dimusnahkan. Mereka hanya bisa mengalir. Jadi, nggak ada arus yang “bocor” atau hilang di tengah jalan!
## Rumus Simpel si “Polisi Lalu Lintas”
Untuk menegakkan aturannya, Hukum I Kirchhoff punya rumus yang sangat mudah diingat.
Kita bedah yuk:
- Ī£ (dibaca: sigma) adalah simbol matematika yang artinya “Jumlah Total”.
- I masuk adalah semua arus yang arah panahnya menuju titik cabang.
- I keluar adalah semua arus yang arah panahnya meninggalkan titik cabang.

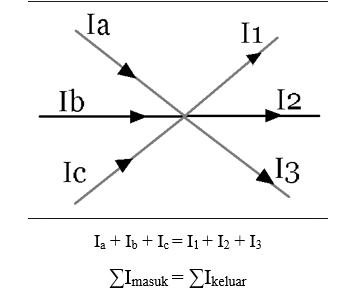

Lihat gambar di bawah ini. Titik hitam besar itu adalah titik percabangannya.
Pada gambar itu, Ia, Ib, dan Ic adalah arus yang masuk, sedangkan Iā, Iā dan Iā adalah arus yang keluar. Maka, menurut Hukum I Kirchhoff, persamaannya adalah:
Ia + Ib + Ic = Iā + Iā + Iā
Gampang, kan? Pokoknya, yang masuk harus seimbang dengan yang keluar.
## Contoh Soal Biar Makin Jago
Perhatikan gambar rangkaian di bawah ini!
Sebuah arus listrik sebesar 10 Ampere masuk ke sebuah titik cabang. Arus tersebut kemudian terpecah menjadi tiga. Jika diketahui besar Iā = 3 A dan Iā = 4 A, berapakah besar Iā?
Jawab:
- Identifikasi Arus Masuk dan Keluar:
- Arus Masuk (I masuk) = Iā = 10 A
- Arus Keluar (I keluar) = Iā + Iā + Iā
- Gunakan Rumus Hukum I Kirchhoff: Ī£ I masuk = Ī£ I keluar ; Iā = Iā + Iā + Iā
- Masukkan Angka yang Diketahui: 10 A = 3 A + 4 A + Iā ; 10 A = 7 A + Iā
- Cari Iā: Iā = 10 A – 7 A ; Iā = 3 A
Jadi, besar arus listrik yang mengalir pada Iā adalah 3 Ampere. Mudah sekali!
## Kegunaan di Dunia Nyata
“Buat apa sih belajar ginian?” Eits, jangan salah! Hukum ini penting banget, lho. Contohnya pada instalasi listrik di rumahmu.
Listrik dari PLN masuk ke rumahmu melalui kabel utama (ini arus masuk). Kemudian, di dalam rumah, listrik itu dibagi-bagi ke banyak cabang: untuk lampu kamar, untuk TV di ruang tengah, untuk mengisi daya HP, dan lainnya (ini semua arus keluar).
Para teknisi listrik menggunakan Hukum I Kirchhoff untuk memastikan kabel utama cukup kuat untuk menampung total dari semua arus yang dipakai di setiap cabang, sehingga listrik di rumahmu aman dan tidak kelebihan beban!
